Электроды EWC SA-B69

Электроды EWC SA-B69 с основным покрытием предназначены для сварки жаростойких и жаропрочных сталей сосудов высокого давления установок гидрогенизации, нефтехимического оборудования. В основном используется для сварки сталей типа 12CrMo 19 5 (5 Cr 0,5 Mo, российский аналог 12Х5М) работающих при температурах до +600°C. Благодаря низкому содержанию водорода (HD <5 мл/100 г), наплавленный металл стоек к растрескиванию.

Основные материалы

1.7362, X12CrMo5, ASTM A 182 Gr. F5; A 193 Gr. B5; A 213 Gr. T5; A217 Gr. C5; A 234 Gr. WP5; A 314 Gr. 501; A335 Gr. P5 u. P5c; A 369 Gr. FB 5; A 387 Gr. 5; A 426 Gr. CP5

Типичный химический состав наплавленного металла, %

	C	Mn	Si	P	S	Cr	Mo	Ni
норматив	0,05-0,10	≤ 1.0	≤0.90	≤ 0.03	≤0.03	4.0-5.0	0.45-0.65	<0.40
типичный	0.06	0.75	0.51	0.015	0.008	5.18	0.53	0.02

Механические свойства наплавленного металла (Термообработка 740°C/1 час)

Предел текучести Rp0.2, MPa	Предел прочности Rm, MPa	Относительное удлинение (A5), %	Работа удара KV, J (+20⁰С)
550	680	22	120

Эксплуатационные данные:

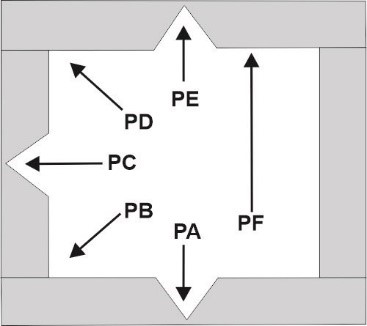

PA, 2PB, PC, PD, PE, PF

Ток: DC (+)

Прокалка: 1-2 часа/350-380°C

Диаметр/длина	2,5х300	3,2х350	4,0х400	5,0х400
Сила тока, А	60-90	90-120	140-180	170-210
