Электроды EWC SA-308L-15 c основным покрытием предназначены для сварки для сварки неповоротных стыков трубопроводов, а также других особо ответственных изделий из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных.
| Электроды EWC SA-308L-15 2,5х250 мм (2.0 кг) |
| Электроды EWC SA-308L-15 3,2х300 мм (2.0 кг) |
| Электроды EWC SA-308L-15 4,0х350 мм (2.0 кг) |
Электроды EWC SA-308L-15 c основным покрытием предназначены для сварки для сварки неповоротных стыков трубопроводов, а также других особо ответственных изделий из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, эксплуатирующихся при температурах от -196 до +400°С, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии, чистоте наплавленного металла и его пластическим характеристикам при криогенных температурах.
Основные материалы
S30400, S30403, S32100, S34700,304,304L,321,347, X5CrNi18-10, X2CrNi19-11, X6CrNiTi18-10, X6CrNiNb18-10,1.4301,1.4306,1.4541,1.4550, UGINOX 18-9, UGINOX 18-10 L, UGINOX 18-10 T
Типичный химический состав наплавленного металла, %
|
C |
Mn |
Si |
P |
S |
Ni |
Cr |
Mo |
Cu |
|
|
норматив |
≤ 0.04 |
0.5-2.5 |
≤1.00 |
≤ 0.04 |
≤0.03 |
9.0-12.0 |
18.0-21.0 |
≤0.75 |
≤0.75 |
|
типичный |
0.033 |
1.20 |
0.35 |
0.011 |
0.008 |
9.90 |
19.80 |
0.15 |
0.03 |
Механические свойства наплавленного металла
|
Предел прочности |
Относительное удлинение |
Работа удара |
Работа удара |
|
530 |
45 |
>47 |
>27 |
Эксплуатационные данные:
|
|

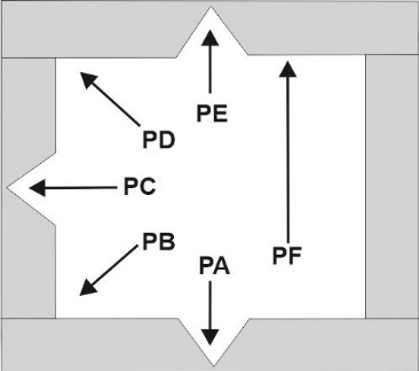

PA, 2PB, PC, PD, PE, PF Ток: DC (+) Прокалка: 1-2 часа/300-350°C |
|
Диаметр/длина |
2,5х250 |
3,2х300 |
4,0х350 |
5,0х350 |
|
Сила тока, А |
50-80 |
80-110 |
120-150 |
160-200 |
